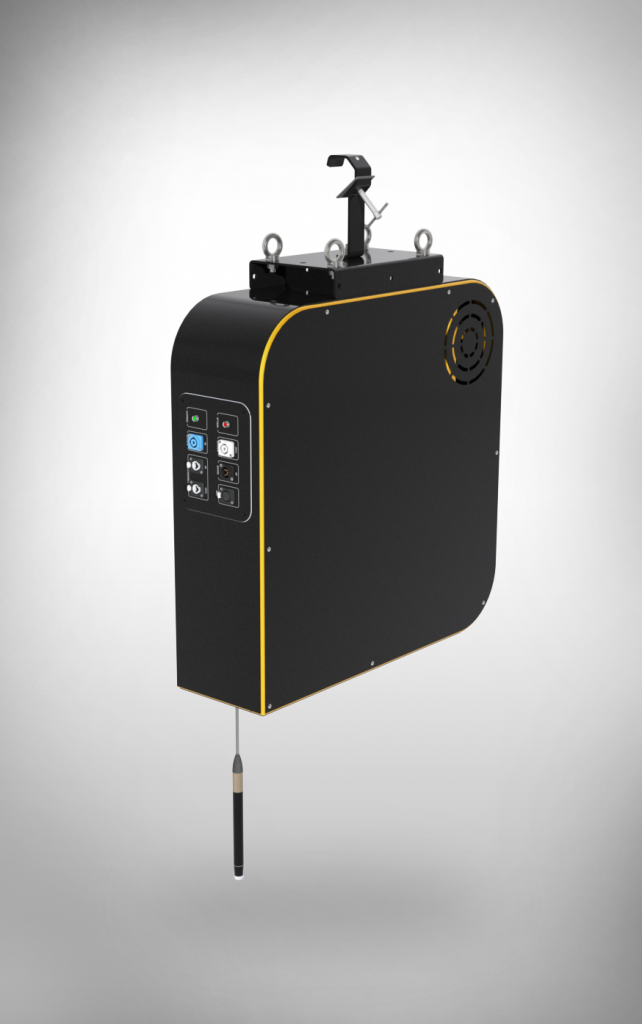

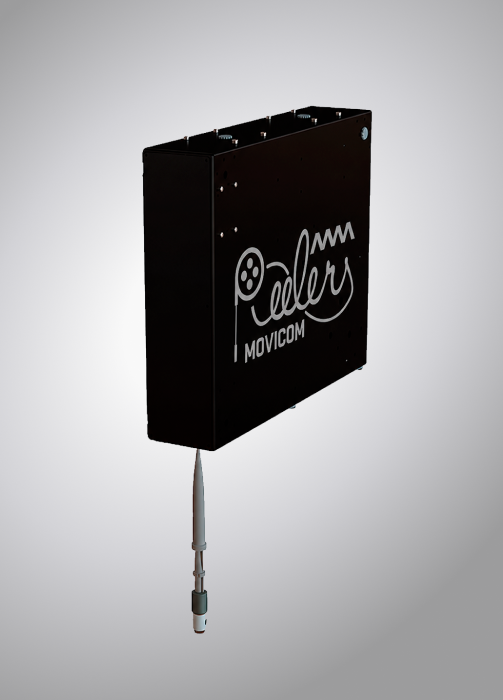

Микрофонная лебедка
Микрофонная лебедка предназначена для точного вертикального позиционирования микрофонов в объемах сцены, зрительного зала, студии, конференц-зала и во всех прочих ситуациях, требующих оперативного изменения расположения микрофонов по высоте. Возможные примеры использования включают запись звука во время концерта, телевизионной съемки, а также позиционирование микрофонов и громкоговорителей в рамках электронных систем переменной акустики.
Микрофонная лебедка выпускается с длиной кабеля от 10 до 30 метров. По индивидуальному заказу возможно изготовление лебедок с иными длинами кабеля. Кабель по технологии StarQuad обеспечивает высокую помехозащищённость микрофонной линии в самых неблагоприятных электромагнитных условиях, например, при близком расположении оборудования и кабелей систем постановочного освещения. Внешний диаметр кабеля 3,4 мм.
Для обеспечения безопасности длина максимального выпуска кабеля, соответствующая нижней позиции микрофона при эксплуатации, настраивается индивидуально для каждой лебедки при монтаже. Точность позиционирования составляет 20 мм.
Для крепления лебедки предусмотрены опции крепления на трубе диаметром 40-60 мм или крепление, позволяющее устанавливать лебедку на колосниковой решетке. Возможна поставка лебедок с креплениями по индивидуальному заказу.
| Длина кабеля | 10-30 метров |
| Тип кабеля | Микрофонный по технологии StarQuad (четыре изолированных витых проводника, помещенные в общий, плетеный из медных жил экран) |
| Внешний диаметр кабеля | 3,4 мм |
| Скорость перемещения микрофона | регулируемая, до 0,5 м/с |
| Максимальный вес микрофона | 1 кг |
| Точность позиционирования | 20 мм |
| Тип разъема для подключения микрофона | XLR3, опционально LEMO |
| Напряжение питания | 110–200В AC (24 или 48В DC по запросу) |
| Пиковая потребляемая мощность | 350 Вт |
| Рабочая потребляемая мощность | не более 50 Вт |
| Управление | Управление осуществляется через ПО на локальном сервере с планшета по сети Wi-Fi. Сервисное управление — кнопками на корпусе или через выносную кнопку по сухим контактам. |
| Габариты | 525 х 435 х 120 мм |
| Вес | от 15 до 16,5 кг (в зависимости от длины кабеля) |
*Есть возможность изменить характеристики под решение ваших технических задач

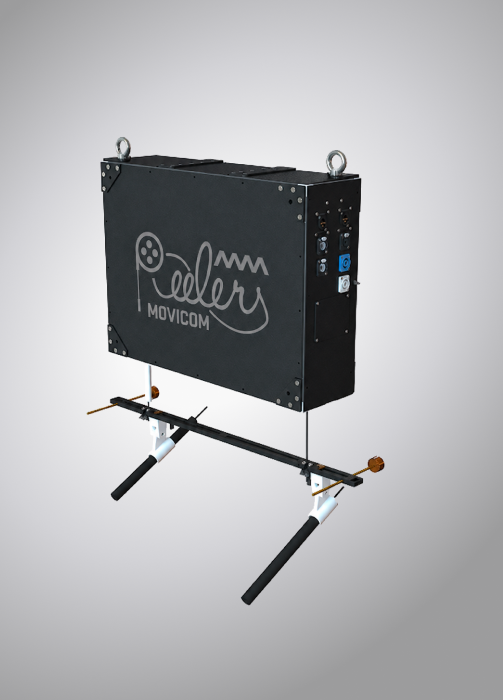

Стерео-микрофонная лебедка
Стерео-микрофонная лебедка предназначена для точного вертикального позиционирования двух микрофонов одновременно в объемах сцены, зрительного зала, студии, конференц-зала и во всех прочих ситуациях, требующих оперативного изменения расположения микрофонов по высоте. Возможные примеры использования включают запись звука во время концерта, телевизионной съемки, а также позиционирование микрофонов в рамках электронных систем переменной акустики.
Стерео-микрофонная лебедка выпускается с длиной кабеля от 10 до 30 метров. По индивидуальному заказу возможно изготовление лебедок с иными длинами кабеля. Два кабеля по технологии StarQuad обеспечивают высокую помехозащищённость микрофонных линий в самых неблагоприятных электромагнитных условиях, например, при близком расположении оборудования и кабелей систем постановочного освещения. Внешний диаметр каждого кабеля 3,4 мм.
Для обеспечения безопасности длина максимального выпуска кабеля, соответствующая нижней позиции микрофонов при эксплуатации, настраивается индивидуально для каждой лебедки при монтаже. Точность позиционирования составляет 20 мм.
Для крепления лебедки предусмотрены опции крепления на трубе диаметром 40-60 мм или крепление, позволяющее устанавливать лебедку на колосниковой решетке. Возможна поставка лебедок с креплениями по индивидуальному заказу.
| Длина кабеля | 10-30 метров |
| Тип кабеля | Два микрофонных кабеля по технологии StarQuad |
| Внешний диаметр кабеля | 3,4 мм |
| Скорость перемещения микрофонов | регулируемая, до 0,5 м/с |
| Максимальный вес микрофонов | 2 кг |
| Точность позиционирования | 20 мм |
| Тип разъема для подключения микрофона | Два XLR3, опционально два разъема LEMO |
| Напряжение питания | 110–200В AC (24 или 48В DC по запросу) |
| Пиковая потребляемая мощность | 350 Вт |
| Рабочая потребляемая мощность | не более 50 Вт |
| Управление | Управление осуществляется через ПО на локальном сервере с планшета по сети Wi-Fi. Сервисное управление — кнопками на корпусе или через выносную кнопку по сухим контактам. |
| Габариты | 587 х 430 х 162 мм |
| Вес | 25 кг |
*Есть возможность изменить характеристики под решение ваших технических задач

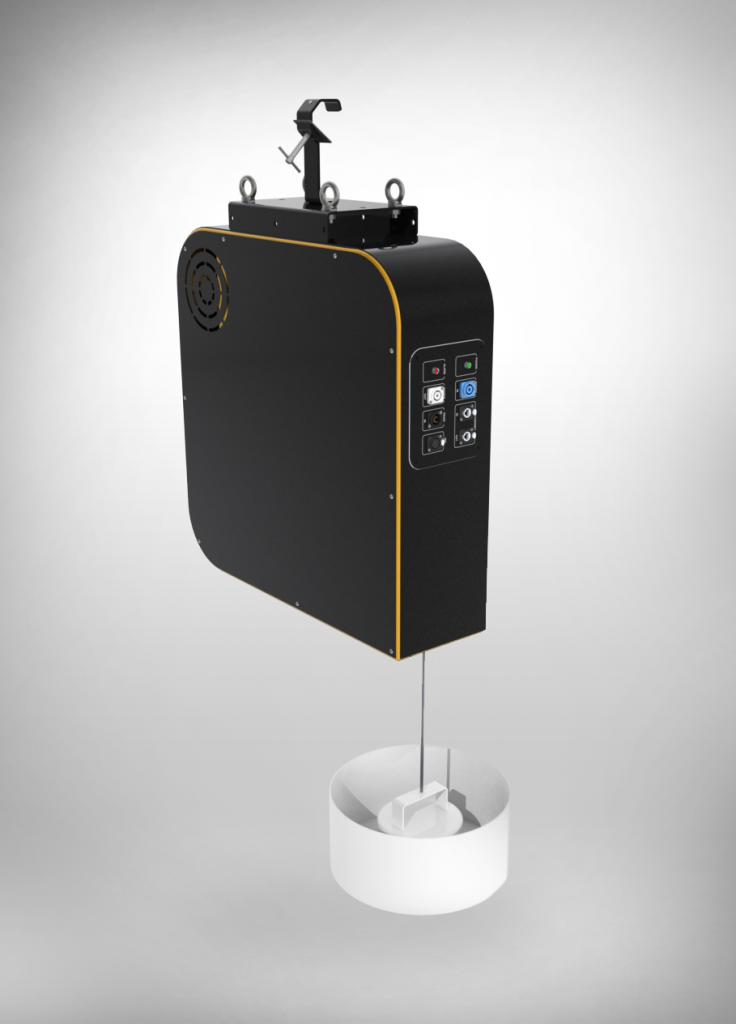

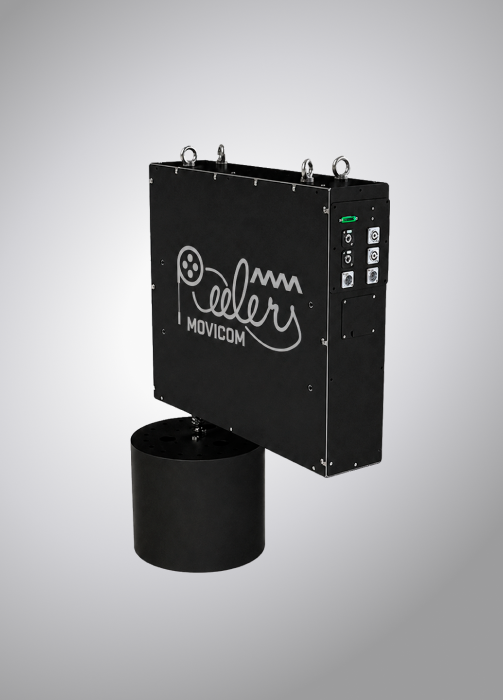

Спикерная лебедка
Лебедка для позиционирования подвесных громкоговорителей близка по конструкции к микрофонной лебедке и обеспечивает аналогичные возможности по управлению. В лебедке используется комбинированный кабель, содержащий экранированную пару проводников для передачи звукового сигнала и пару силовых проводников для подачи питания на активные громкоговорители. Кабель усилен кевларовыми волокнами и позволяет подвешивать громкоговорители весом до 10 кг. Использование кабеля в качестве несущего элемента соответствует всем основным стандартам безопасности. Лебедки выпускаются в двух базовых модификациях с длинами кабеля 16 и 25 м.
| Длина кабеля | 16-25 метров |
| Тип кабеля | Специальный комбинированный кабель. Состоит из: экранированной аудиопары 22 AWG, силовой пары 18 AWG и кевларового сердечника |
| Внешний диаметр кабеля | 6,5 мм |
| Скорость перемещения | до 0,5 м/с |
| Максимальная нагрузка | 10 кг |
| Точность позиционирования | 20 мм |
| Тип разъема | XLR 5 на входе в лебедку и клеммная колодка на выходе из лебедки |
| Напряжение питания | 110 - 220В AC (24В DC по запросу) |
| Управление | Управление осуществляется через ПО на локальном сервере с планшета по сети Wi-Fi. Сервисное управление — кнопками на корпусе или через выносную кнопку по сухим контактам. |
| Габариты | 700 х 600 х 170 мм |
| Вес | 42 кг |
*Есть возможность изменить характеристики под решение ваших технических задач

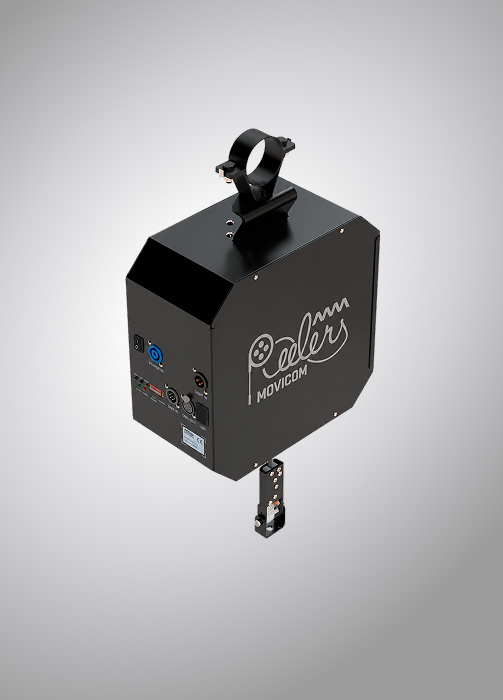

Кинетическая лебедка
Кинетическая лебедка предназначена для высокоточного вертикального позиционирования подвесных громкоговорителей, световых приборов, небольших декораций и кинетических инсталляций. Лебедка применяется в концертных залах, театральных сценах, конференц-залах, телестудиях, коммерческих пространствах, а также на культурных объектах и в арт-инсталляциях.
Кинетическая лебедка выпускается с длиной кабеля от 3 до 10 метров. По индивидуальному заказу возможно изготовление лебедок с иными длинами кабеля. В лебедке используется кабель КПГУ 3х0,5 - 50 В с двумя усиленными металлическими тросами диаметром 1,1 мм, обеспечивающими надёжную несущую способность.
При разработке лебедки учитывались требования стандарта безопасности EN 17206. Максимальная разрывная нагрузка шлейфа составляет 110 кг, что обеспечивает высокий запас прочности при максимальном весе нагрузки 5 кг.
Для крепления лебедки предусмотрены опции крепления на трубе, а также крепление на колосниковой решетке. Возможна поставка лебедок с креплениями по индивидуальному заказу.
| Длина кабеля | от 3 до 10 м |
| Тип кабеля | КПГУ 3х0,5 - 50 В с 2 усиленными металлическими тросами Ø1.1 мм |
| Размер шлейфа Ш х Г | 9 х 2 мм |
| Максимальная разрывная нагрузка шлейфа | 110 кг |
| Максимальный вес нагрузки | 5 кг |
| Скорость перемещения | Плавно регулируемая, до 0,2 м/с |
| Тип разъема | PowerCon |
| Напряжение питания | 110 - 220В AC (24 или 48В DC по запросу) |
| Управление | Управление осуществляется через ПО на локальном сервере с планшета по сети Wi-Fi. Сервисное управление — кнопками на корпусе. |
| Габариты | 345 х 300 х 155 мм |
| Вес | 10 кг |
*Есть возможность изменить характеристики под решение ваших технических задач

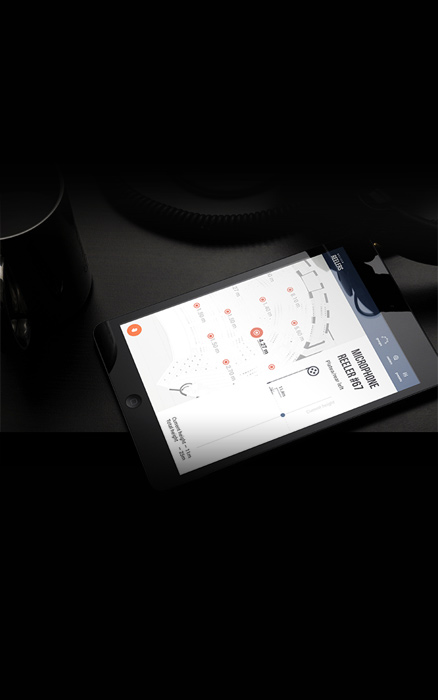

Система управления

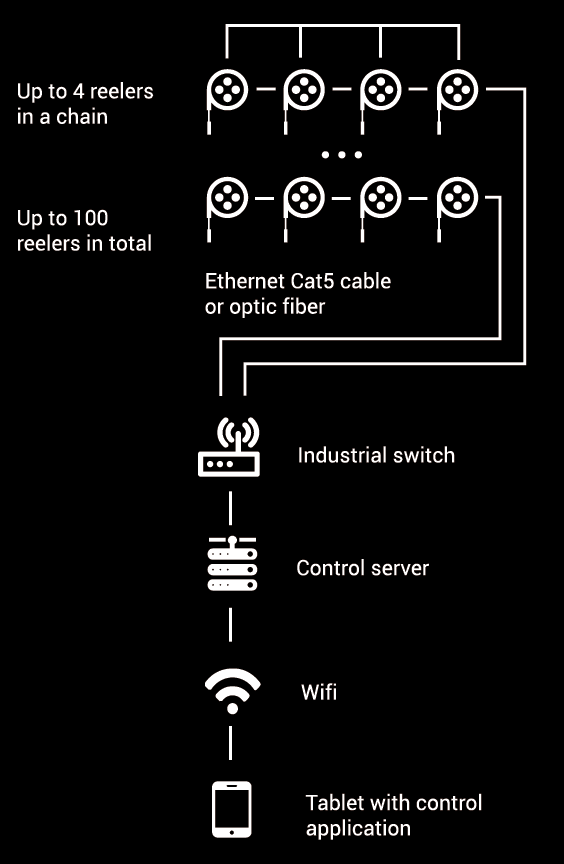

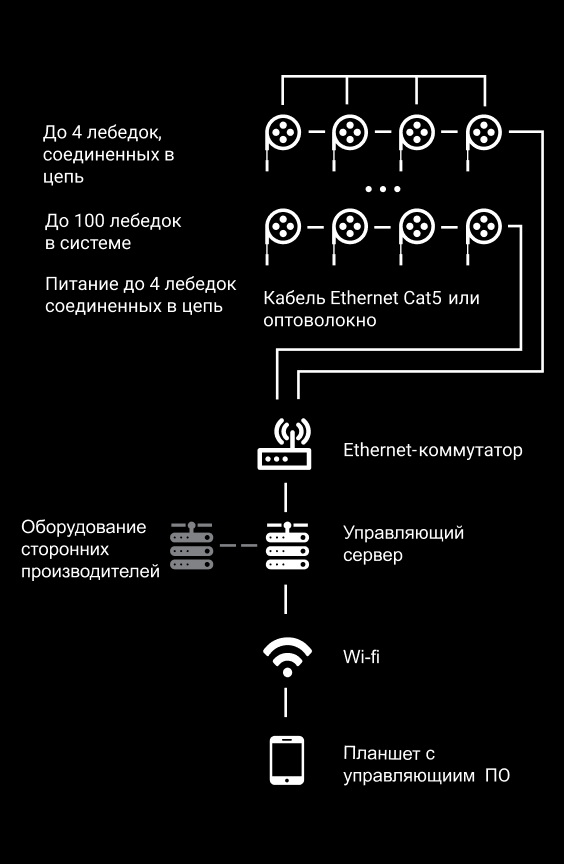

Управление лебедками осуществляется через центральный сервер, на котором работает специализированное ПО. Связь сервера с лебедками осуществляется по сети Ethernet. Лебедки имеют два разъема Ethernet, что позволяет соединять их последовательно.Один сервер обеспечивает управление до 100 лебедок.
Система управления обеспечивает функцию «красной кнопки» позволяющую прекратить движение всех лебедок системы одновременно нажатием на одну кнопку при возникновении нештатной ситуации.
Система управления может быть интегрирована с программным обеспечением сторонних производителей, например, с системами динамического изменения акустики. По заказу также возможно управление системой по протоколу DMX 512.

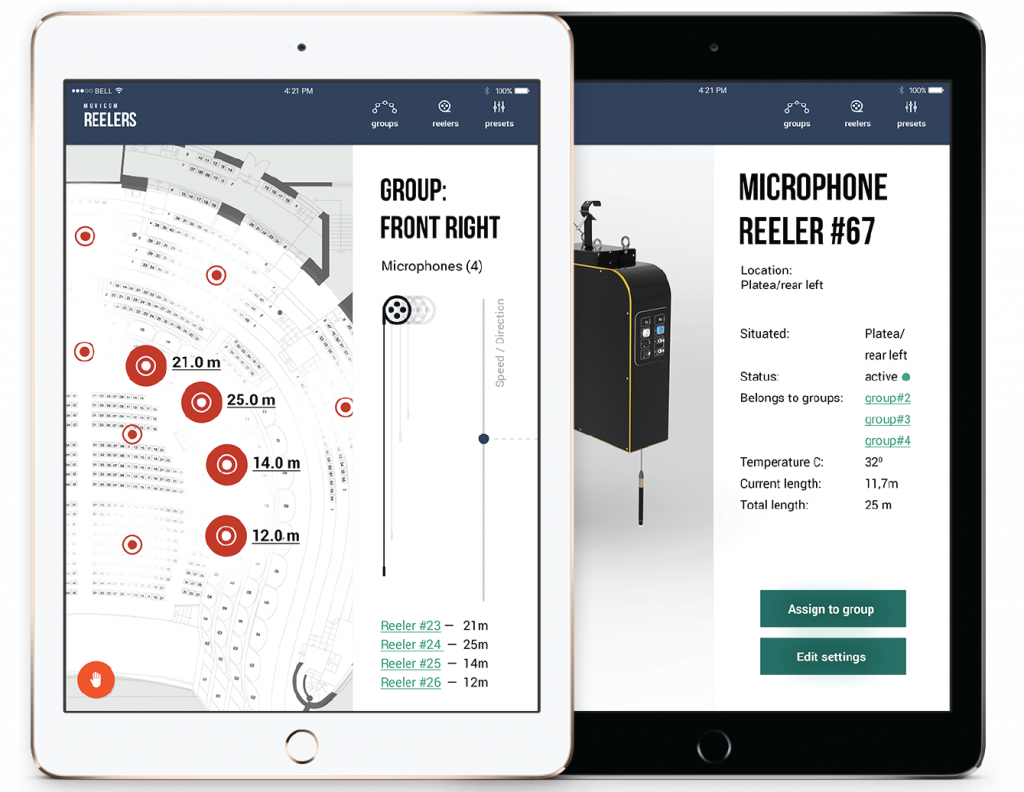

Программное обеспечение позволяет:
- Управлять направлением и скоростью движения каждой лебедкой по отдельности.
- Организовывать неограниченное количество групп лебедок и осуществлять синхронное управление направлением движения и скоростью движения группы лебедок.
- Записывать и воспроизводить неограниченное количество пресетов положений лебедок.
- Создавать и сохранять отдельные группы пресетов для отдельных шоу.
- Присваивать индивидуальные имена каждой лебедке, группе и пресету.
- Использовать в качестве фона интерфейса выбора лебедок графические файлы, например, планы помещения.
- Осуществлять калибровку положения лебедок.
- В реальном времени выводить на экран положение (высоту) каждой лебедки.
- Выводить на экран информацию о статусе и рабочих параметрах каждой лебедки.
